启动加载器（Bootloader）

embassy-boot 是一个轻量级启动加载器，支持断电安全的固件应用升级，具备试运行和回滚功能。

该启动加载器既可以作为库使用，也可以直接烧录（如果你对默认配置和功能满意）。

设计上，启动加载器不提供任何网络功能。获取新固件的网络能力应由用户应用实现，可以将启动加载器作为库来更新固件，或在库的基础上自行添加网络功能。

该启动加载器通过依赖 embedded-storage traits 支持内部和外部 flash。还可选支持对已数字签名固件的验证（推荐开启）。

硬件支持

启动加载器支持：

  • nRF52（支持/不支持 softdevice）

  • STM32 L4、WB、WL、L1、L0、F3、F7 和 H7

  • 树莓派 RP2040

一般来说，只要平台为其内部 flash 实现了 embedded-storage traits，启动加载器都能工作，但可能需要自定义初始化代码。

设计

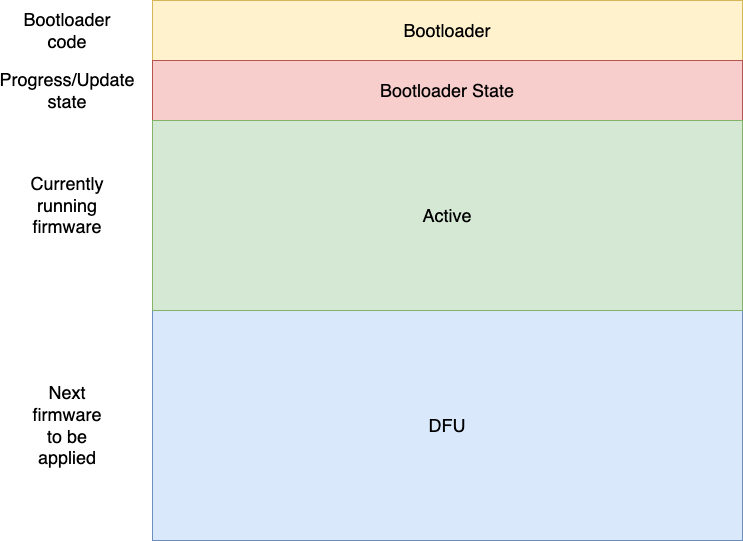

Bootloader flash layout

启动加载器将存储空间分为 4 个主要分区，可在创建实例或通过链接脚本配置：

  • BOOTLOADER —— 启动加载器本身存放位置。大约占用 8kB flash，如果需要调试且空间充足，建议增大到 24kB 以便用 probe-rs 调试。

  • ACTIVE —— 主应用存放位置。启动加载器会尝试从该分区起始处加载应用。该分区仅由启动加载器写入，所需大小取决于应用体积。

  • DFU —— 待切换的新应用存放位置。该分区由应用写入，必须比 ACTIVE 分区至少大 1 页，因为交换算法需要额外空间保证断电安全：

    分区大小dfu = 分区大小active + 页大小active

    所有值均为字节。

  • BOOTLOADER STATE —— 启动加载器存储当前状态（如是否需要交换 active 和 dfu 分区）。当新固件写入 DFU 分区后，会写入一个 magic 字段，指示启动加载器进行分区交换。该分区需能存储 magic 字段和交换进度，大小为：

    分区大小state = 写入大小state + (2 × 分区大小active / 页大小active)

    所有值均为字节。

ACTIVE（+BOOTLOADER）、DFU 和 BOOTLOADER_STATE 分区可放在不同 flash。启动加载器使用的页大小为 ACTIVE 和 DFU 页大小的最小公倍数。 BOOTLOADER_STATE 分区需足够大，能为 ACTIVE 和 DFU 分区的每一页存储一个字。

启动加载器有平台无关部分，实现断电安全交换算法；平台相关部分为最小 shim，提供看门狗等功能或支持 nRF52 softdevice。

注意：应用和启动加载器的链接脚本类似，但 FLASH 区域需分别指向 BOOTLOADER（启动加载器）和 ACTIVE（应用）分区。

FirmwareUpdater

FirmwareUpdater 对象用于方便地将固件写入 DFU 分区，并在下次重启时标记为可与 active 分区交换。主要方法有 write_firmware（每个 flash 写块调用一次，通常为 4KiB）和 mark_updated（最后调用）。

验证

启动加载器支持对 DFU 分区已写入固件的验证。验证要求固件使用 ed25519 数字签名。启用验证后，需用 FirmwareUpdater::verify_and_mark_updated 替代 mark_updated，并提供公钥、签名和固件实际长度。验证失败则不会标记为已更新，固件会被拒绝。

签名通常随固件一起传递，不写入 flash。如何传递签名由固件自行决定。

如需启用验证，依赖 embassy-boot crate 时启用 ed25519-dalek 或 ed25519-salty 特性。推荐使用 ed25519-salty，因其体积更小。

关于 Ed25519 密钥与签名的提示

Ed25519 是一种公钥签名系统，需妥善保管私钥。建议将*公钥*嵌入程序，便于传递给 verify_and_mark_updated。例如：

static PUBLIC_SIGNING_KEY: &[u8] = include_bytes!("key.pub");

签名通常与固件一起传递，可直接追加。

Ed25519 密钥可用多种工具生成。推荐 signify，广泛用于 OpenBSD 发行版签名与验证，且易用。

以下 Bash 命令可在 Unix 平台生成公私钥，并生成无头部的 key.pub 文件。请将 SECRETS_DIR 环境变量设为安全目录。

signify -G -n -p $SECRETS_DIR/key.pub -s $SECRETS_DIR/key.sec
tail -n1 $SECRETS_DIR/key.pub | base64 -d -i - | dd ibs=10 skip=1 > key.pub
chmod 700 $SECRETS_DIR/key.sec
export SECRET_SIGNING_KEY=$(tail -n1 $SECRETS_DIR/key.sec)

签名固件时，假设已声明 FIRMWARE_DIR，固件文件名为 myfirmware：

shasum -a 512 -b $FIRMWARE_DIR/myfirmware > $SECRETS_DIR/message.txt
cat $SECRETS_DIR/message.txt | dd ibs=128 count=1 | xxd -p -r > $SECRETS_DIR/message.txt
signify -S -s $SECRETS_DIR/key.sec -m $SECRETS_DIR/message.txt -x $SECRETS_DIR/message.txt.sig
cp $FIRMWARE_DIR/myfirmware $FIRMWARE_DIR/myfirmware+signed
tail -n1 $SECRETS_DIR/message.txt.sig | base64 -d -i - | dd ibs=10 skip=1 >> $FIRMWARE_DIR/myfirmware+signed

请务必妥善保管 $SECRETS_DIR/key.sec，一旦泄露，其他人即可签名你的固件。
